介绍

这差压式流量计是测量液体，气体和蒸汽体积流量的技术。差压流量计具有衡量流体压力损失的层压板，喷嘴或风险管。我们制造高品质差压流量计在BSCT。

我们将讨论常见的常见问题解答差压流量计在这个指南。您可以在计划购买和使用此发射机时使用该信息。希望你能得到答案。

什么是差分压力流量计？

差压流量计是最常见的流量计。当有高压，高温或大直径时，您可以使用这些流量计。这些流量计在化学，石油，天然气和电力行业中流行。

使用压降作为流量率测量的概念返回18^TH.世纪。该技术使用Bernoulli的方程来计算介质的流量差压流量计。该流量计准确，正品及其测量原理在ISO 5167中标准化。该标准保证了差压式流量计产生可靠的结果。

差压流量计如何工作？

差压式流量计通过使用Bernoulli的原理测量管道中的流体流动。这一原则指出，所有能量的总和 - 静态，动力学和潜力 - 整个管道保持不变。该流量测量系统由流量元件和流量变送器组成。这些流量计不适用于小直径，高粘性液体和低流量的情况。

差压式流量计由板，喷嘴和管组成，以产生人工收缩。然后，发射器测量通过该收缩的流体的压力损失。压降与流速的平方直接成比例。压降越高，流速越高。

如何使用差压流量计？

差压流量计测量液体、气体和蒸汽的流量，如水、工业气体、化学物质和蒸汽。你在使用时必须小心差压式流量计用于高粘度的液体。当雷诺数低时，在高粘性液体如碳氢化合物中可能出现腐蚀。

您可以使用它们进行清洁流体。为了测量腐蚀性液体的流量，您可以使用适当的注意施工材料。脏污液可以插入管道并给出不正确的测量。在这些应用中，您可以使用隔膜密封件。

差压流量计有哪些应用?

差压流量计是测量许多行业中液体，气体和蒸汽流动的流行选择。一些使用差异的行业流量计的压力包括矿物加工，采矿，纸浆和纸张，石油，制药，水和废水。

其他流量计技术在许多行业都很受欢迎。然而，差压流量计由于最后的用户熟悉该技术，仍然优选。这些都很受欢迎。根据估计，40％的工业流量计差压流量计。

差压流量计的应用警告是什么？

在里面差压式流量计,流速与差压之间存在非线性关系。它导致流量范围的下部中流量测量的不准确性。另一个关注的领域是振动管道的插入。

对于测量液体，脉冲管道应取向和倾斜，使其不会收集气体。同样，对于天然气服务，脉冲管道的方向仍然充满气体，不会收集液体。在蒸汽服务中，可以允许蒸汽在管道中冷凝以保护发射器免受热量。

差压流量计的校准作用是什么?

当脉冲管路上有液体或气体积累时，会影响校准。同时，它也降低了测量的准确性。为了成功应用该技术，降解是必不可少的。

当取下差压变送器进行校准时，会暴露出多种可能影响测量的问题。一般情况下，您可以在一种差压式流量计现场施工，应在设计阶段作出规定。

差压流量计的优点是什么?

差压式流量计是一种广泛使用的流量测量装置，用于管道中的低粘性流体。它以合理的成本提供精确的测量。一些好处差压式流量计如下面所述。

• 这些流量计易于使用，可靠，灵活，长期使用。
• 它们由各种材料组成。您可以在许多类型的气体和液体中使用它们。
• 它们适用于低温和高温。
• 它们很容易维护，拥有成本低。
• 它具有广泛的应用范围，简便生产标准件。
• 您可以将它们用于不同的流量和管道尺寸。

差压流量计的缺点？

差压式流量计为其用户提供了多种优势。然而，该流量计也存在一些缺点。这些缺点包括：

• 它们有一个相对高压的下降。
• 由于流量与压头的关系，流量范围较小。
• 它不能测量高粘性液体和低流速。
• 测量的准确性取决于流体作为温度，比重等的特性。
• 它可能导致连接管道冻结。
• 您可以轻松阻塞压力提取。它需要高流体清洁和高维护。
• 差压流量计可能遭受老化效果 - 例如，沉积物或侵蚀的积聚。

差压流量计的组件是什么？

差压式流量计由主设备和备设备两部分组成。主要装置的目的是限制管道中的流动并产生压差。它们包括孔板、喷嘴、皮托管、弯头丝锥、水槽等。

辅助装置的目的是测量差压并提供用于传输到控制系统的读出或信号，包括压力计，光泽仪表，环平衡仪，力平衡仪表等。

主设备的目的是检查与特定流体或应用的兼容性。辅助设备用于读出或传输信号。

差压流量计的类型？

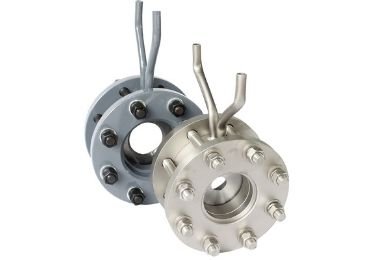

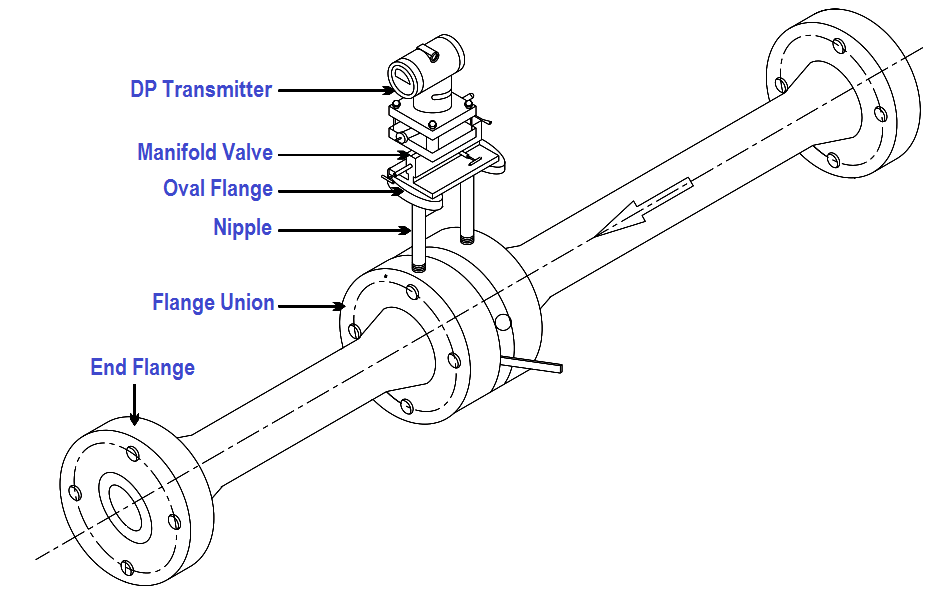

• 整体孔板DP流量变送器

整体孔板DP流量变送器当压差必须安装在孔板上时，使用孔板作为主要元件。这是第二个因素差压式流量计是差压变送器。整体孔口流量计将泄漏点降低到超过50％，并提高了体积流量的精度高达0.5％。

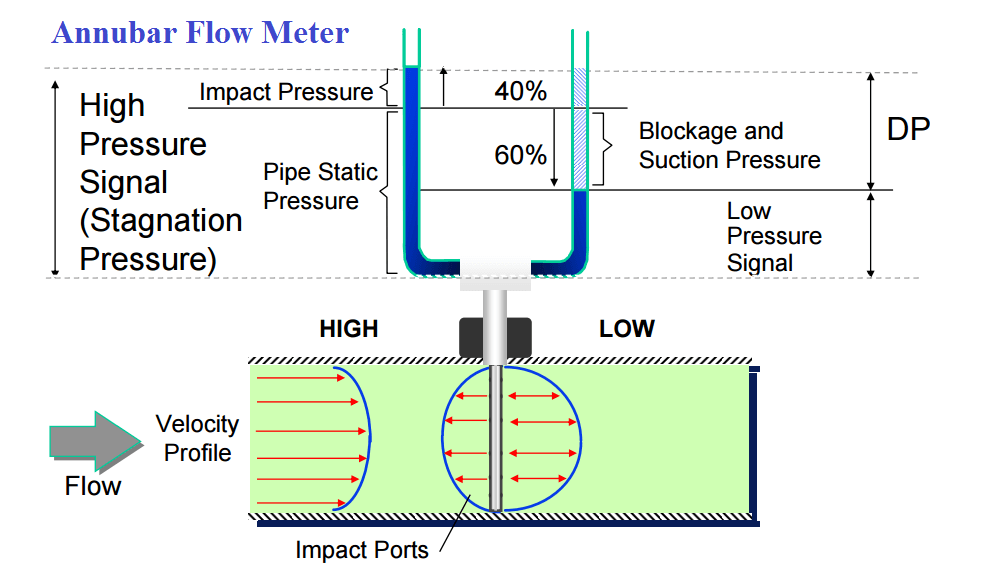

• Annubar DP流量变送器

Annubar DP流量变送器包含多个压力胶带，以“平均”流。杆的相对侧有许多攻丝端口测量压力。它产生与流体速度的平方成比例的差压。当流体通过Annubar传感器时，它产生低速曲线，下游使低压降低。

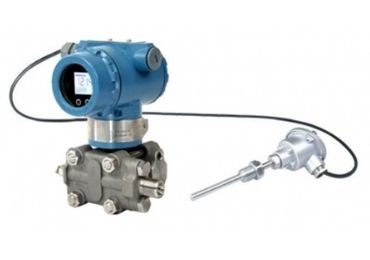

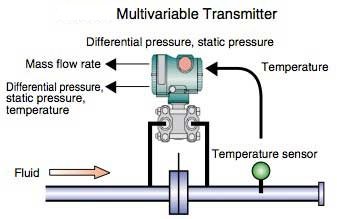

• 多变量DP流量变送器

多变量DP流量变送器是一个差压式流量计它可以测量几个独立变量，包括压差、温度、静压等。您可以使用这些值来补偿速度或其他参数的变化。

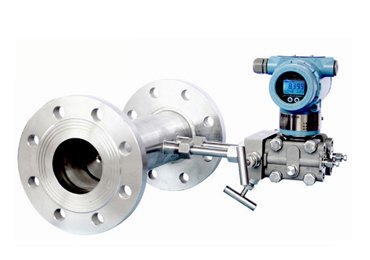

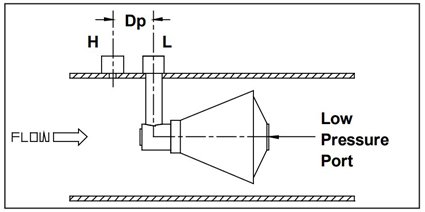

• V-CONE DP流量变送器

v锥DP流量变送器是一种先进的流量变送器差压式流量计这是理想的测量液体，气体，或蒸汽在崎岖的条件。这是一项创新发明，将压差流量测量提升到另一个水平。它们具有更好的准确性、可读性、灵活性和更少的维护。

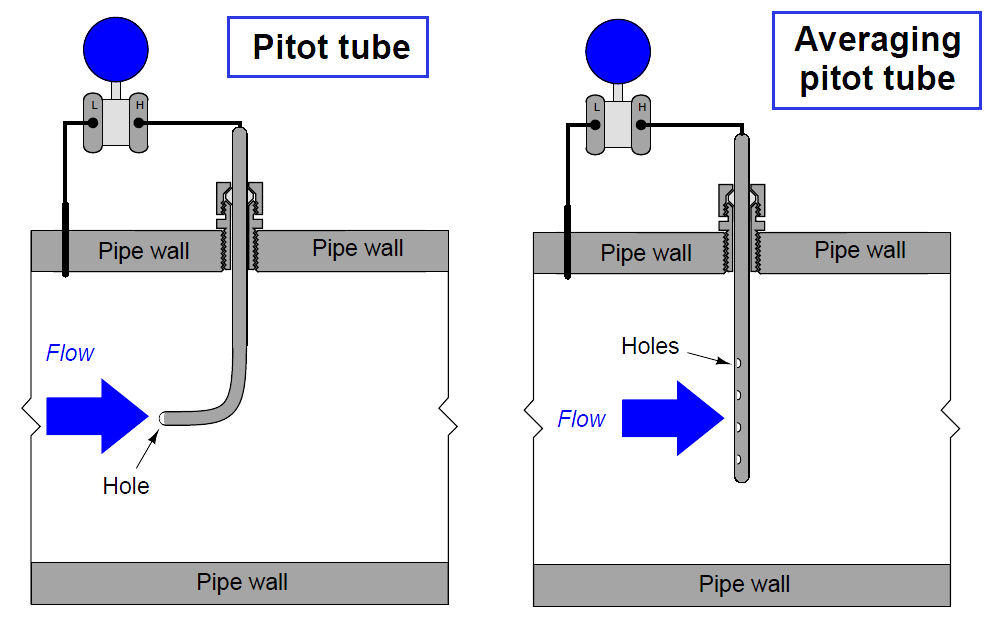

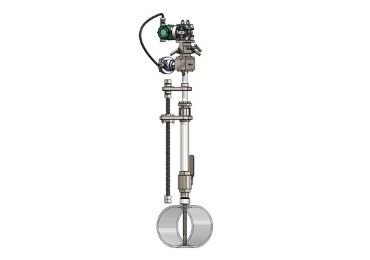

• 皮托管DP流量变送器

皮托管DP流量变送器由皮托管和环形管组成。您可以在各种应用中使用这种皮特管来测量气体，蒸汽和液体。它们最适合高速空气和天然气系统。它具有极其敏感的差压测量，允许它在很多范围内。这个差压式流量计简单，便宜，可靠，适用于高温和压力。

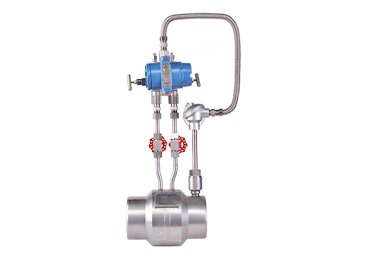

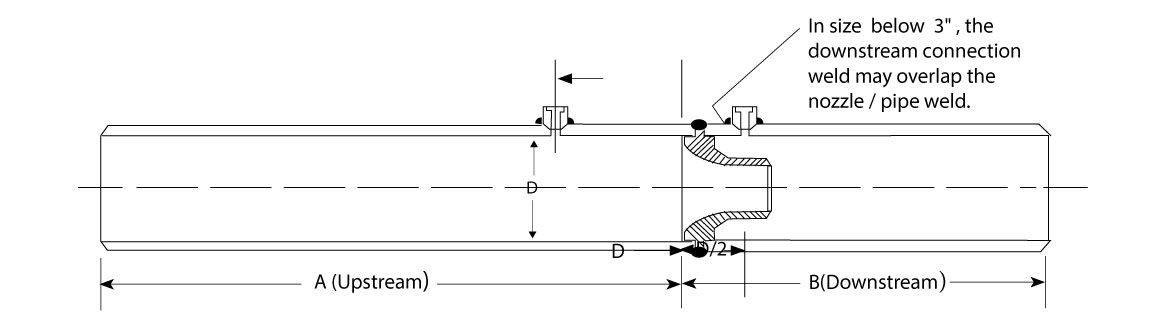

• 流量喷嘴DP流量变送器

流量喷嘴是类型的差压式流量计这包括一个通向喷嘴的平滑收敛部分。这些喷嘴是主要元素差压流量计。这些喷嘴产生压降以计算流速。随着流体通过喷嘴，流体的速度随着压力下降而增加。使用差压发射器以前和之后的压力差异，也称为二次元素。

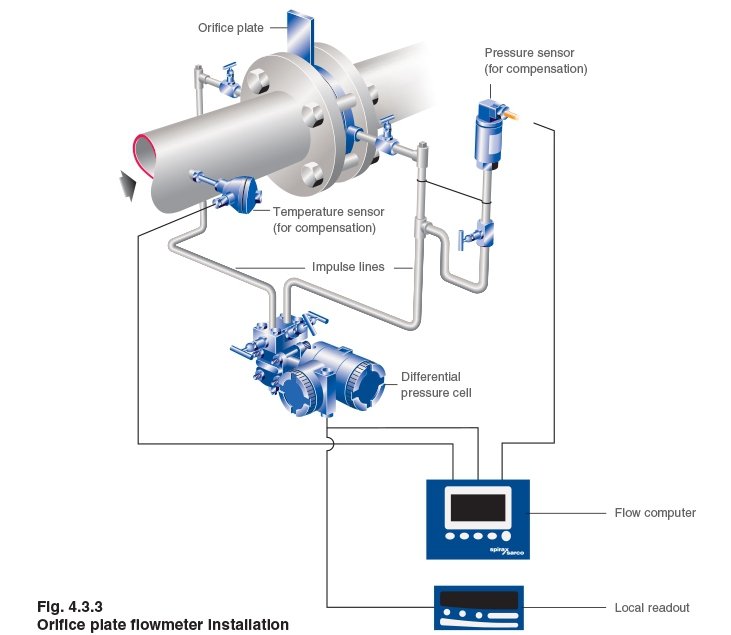

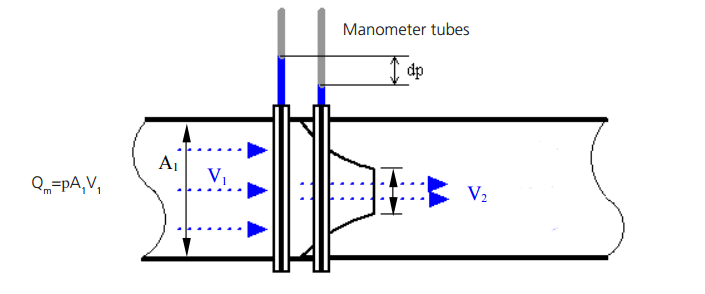

差压流量计的工作原理是多少？

在差压原理中，压力计管测量限制的静压与下游之间的差异。当流体通过限制时，流体加速到更高的速度。

较高的速度导致静态压力下降。流速的测量是差压（δ）。差压越高，流速越多。您可以使用Bernoulli方程式推动流量和差压之间的关系。

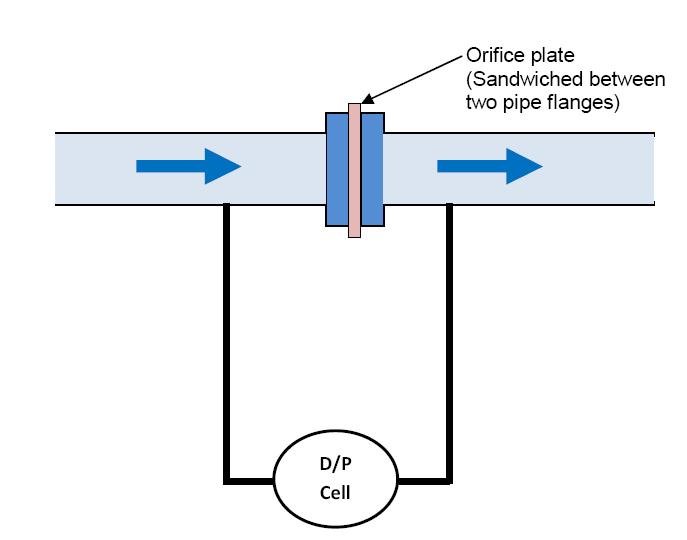

如何计算差压流量计？

随着流体从管中通过，它加速。这导致线压下降到收缩点。以下等式使体积流过管道：

Q = ka (Δp / p)

q =体积流量

k =放电系数

a =管开口的横截面积

ΔP=差压

P =流动流体的密度

放电系数受雷诺数和β比的影响。为了测量流速，流量变送器计算差压。D / P单元连接流量传感器的上游和下游侧。

差压流量计的校准是什么意思?

差压式流量计在各种工业和国内应用中都很受欢迎。液体和气体具有不同的性质，因此这也影响其流速。有不同类型的流量计，每个流量计都需要使用主仪表复杂校准。

校准仪器涉及检查流量计的输出到几个点的给定输入。主仪表是标准校准的发送器，用于使用对比较点进行操作变送器校准。这些校准方法使用国际标准。

如何校准差压流量计？

校准差压式流量计通过串联连接流量计和标准校准器来开始。您需要在同一时间和相同压力下运行。有五个检查点，其中校准完成。标记5点至五个检查点，即10％，30％，50％，70％和90％。

计算标准和操作流量计的输入。比较两个设备的读数。如果结果显示读数的差异，则存在校正因子。托儿差压式流量计直到有零校正因子。重复与五个检查点相同的过程，并相应地调整流量计。

差压流量计中的标准校准方法是什么？

当你校准时差压流量计，使用三种标准校准实践，包括：

• 零修剪
• 传感器修剪
• 模拟输出修剪

当差压式流量计在使用过程中，可能会出现越来越多的问题。您可以使用零校正程序来校正任何零误差。在传感器修剪程序中，首先，你必须验证传感器的校准在上和下修剪点。差压传感器应进行传感器修剪，如果传感器输出在规格范围内，则不需要进行传感器修剪。

在模拟输出修剪，你需要做一个环路测试来调整电流输出。测试将电流表测量到回路读数表。如果两者不一致，执行模拟输出修剪程序。

差压流量计的范围是多少？

表现的差压式流量计安装取决于流动元件的精度和DP单元的准确性。你可以在实际读数(AR)的百分比中得到流量精度，而DP电池的精度是校准跨度(CS)的百分比。DP细胞百分率为标定跨度的±0.2%。

这差压式流量计限制在3:1和4:1范围内使用。通过不同的操作方式，可以增加流量计的工作范围差压流量计并行运行。您还可以将两个或更多流量计堆叠到同一元素上，一个为1-10％，另一个用于10-100％。

差压流量计的准确性是多少？

的准确性差压式流量计通常是±0.1％CS，并且由于范围和线性度而产生误差。由于温度，压力，湿度，射频干扰和电源变化，潜在的误差被免除。

如果您包含这些错误，则发射器的准确性表示为±0.2％CS。差压式流量计两个校准跨度之间的范围。您可以在10：1流量范围内获得1％AR不准确的孔口安装。

差压流量计如何安装和维护?

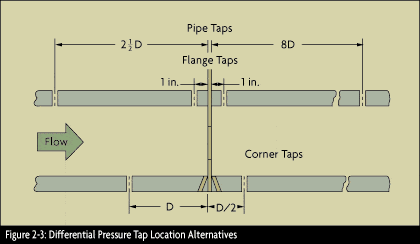

随着流量测量差压式流量计，你还可以测量过程的温度和压力。你不应该将压力流量计安装在工艺管道上，而应该将它连接到引线上。用于压力测量的温度计套管的安装需要在流量元件下游十倍直径的地方。

您需要安装直管运行，用于差压计的上游和下游。诸如管或内舌等流动矫直器需要在流动元件的上游安装。适配器或联轴器将覆盖压力孔上的连接。

差压流量计的各种安装方法是什么？

当您安装时差压式流量计,你可以使用三种不同的技术。

• 直接管道安装是一种简单的方法，需要更少的材料。
• 法兰安装是液体测量中较为常见的技术。在这种方法中，你用液体的静压来测量液位。
• 支架安装是最受欢迎，采用，便捷的安装方式差压式流量计。它是防尘，防雨，维护五年。

安装时的同时差压式流量计,确保正压和负压侧上的差压是合适的。

差压流量计的操作规则是什么？

最好使用手持式通信器进行测距和精度调整差压式流量计。调整范围后，应执行流量计的校准。对于校准，首先，打开平衡阀。首先，关闭低压入口阀，然后关闭高压入口阀。之后，打开高低压阀。

将压力调整到其最大范围。检查数据范围是否与室内计算机的范围一致。取出校准仪器并慢慢关闭平衡阀。如果有拆卸差压式流量计,关闭流量计并重新纠正它。

差压流量计的元素是什么？

有三个基本要素差压式流量计。主元件位于管道内，以保持压力变化。发射器读取压力变化并将其转换为可读数字。

第三个元件是连接主元件和变送器产生的压力的结构。这种结构包括油管、脉冲管、阀门和其他机械工具。

差压流量计测量的雷诺数是什么？

奥斯本·雷诺兹以他对流的研究而闻名。你可以用雷诺数来预测湍流。它可以帮助你了解流体在不同尺度下的表现。雷诺数是流体中惯性力与粘性力的比值。这些数字可以找出适用范围和适用性差压式流量计。

Reynolds号码，RE，表示为：

Re = VDρ/µ

其中V代表流体的速度，D代表直径，ρ是密度，µ是绝对速度。雷诺数表示惯性力与粘性力的比值。在低雷诺数时，粘性力占主导地位，惯性力的影响很小。在高雷诺数时，粘性力的影响很小，惯性力占优势。

差压流量计的常见误差是什么?

在任何差压式流量计系统，有三个错误源，DP发射器错误，压力和温度变化误差和主要元素误差。为流量计的最佳工作，您需要避免这些错误。

即使您有安装良好且维护良好的流量计，流量计也可能有准确性问题。在户外应用中，温度可能从校准温度变化超过50华氏度。这些变化会影响精度。此外，在一些应用中，流量误差可能在气体和蒸汽应用中升高。

如何减少差压流量计的压力损失?

不同的来源导致压力损失差压式流量计。这些来源可以是阀门，管道摩擦，测量装置等。当谈到测量装置时，更多的流量计将导致更压力损失。在设计系统时，需要考虑永久压力损失（PPL），因为它在泵和压缩机上施加所需压力至关重要。

通过最小化系统中的PPL，可以增加泵，压缩机或锅炉的尺寸，这将导致精度。这种储蓄损失将帮助您节省可增加公司的利润。

结论

这差压式流量计是测量流动的最常见技术之一。它具有具有准确性和可靠性的悠久历史。通过这种技术，您可以获得补偿流，压力和温度读数。它们易于安装和提高整体生产力。
