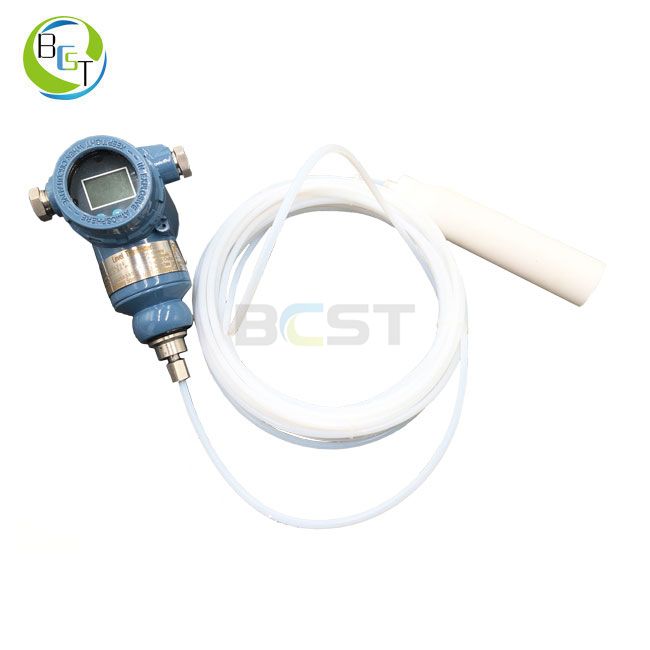

平衡PTFE液位变送器JCBU
JCBUS平衡式液位变送器，其敏感部分安装在继电器箱下，其潜水部分为平衡罩。两部分通过空气管(传压)连接，液柱的压力由空气从空气管间接传递到敏感部分，避免敏感部分与被测介质直接接触。它不仅适用于普通的水的测量，也适用于高温、高粘度、高腐蚀等特殊介质的测量。广泛应用于化工、冶金、电站、水利、城市给水、工业废水等领域。
标签:潜水器液面传感器
主要技术参数
1.范围:0 - 1 ~ 30米
2.测量介质:各种水、重轻油、原油、酸性或碱性腐蚀性液体。
3.精度:0.25%FS，(正常)
4.输出:4-20 mA DC
5.温度:工作温度:0-60℃，介质温度:0-400℃
6.电源:24 VDC
7.防尘防潮:全天候
8.防爆等级:EXia II CT 5
9.指示仪表:100%指针1或LCD显示(订购时声明)
标签:潜水器液面传感器
工作原理
当平衡罩置于液体中一定位置时，传感器通过气管的压力为P=9.807pH，其中P为传感器的压力强度，单位为Kpa;P为液位密度，单位为g/cm3;H表示待测液位高度，单位为m;Po为液面压力强度，单位为kPa。若传感器后腔与液位上端连通，则Po为0。因此，H近似等于0.102 2p /p。由变送器测量的压力信号转化为与液位高度成正比的电信号。
注:装有被测液体的容器必须与大气打开，即开启型。否则，测量结果将是无用的。
