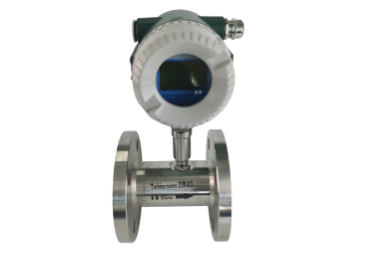

JC060脉冲输出液体涡轮流量计
JC-060系列涡轮流量计结构简单、精度高、重复性好、响应快、维护方便。广泛用于对不锈钢无腐蚀的液体。
- 价格术语：FOB/CIF/EXW/DAP
- 包：出口木箱或根据客户要求
- 交货时间：7至10个工作日
- 运输当前位置海运，空运，高速铁路
- 装运港：上海港
- 起源的地方:江苏
- 担保：12个月
- 介绍
- 特征
- 参数

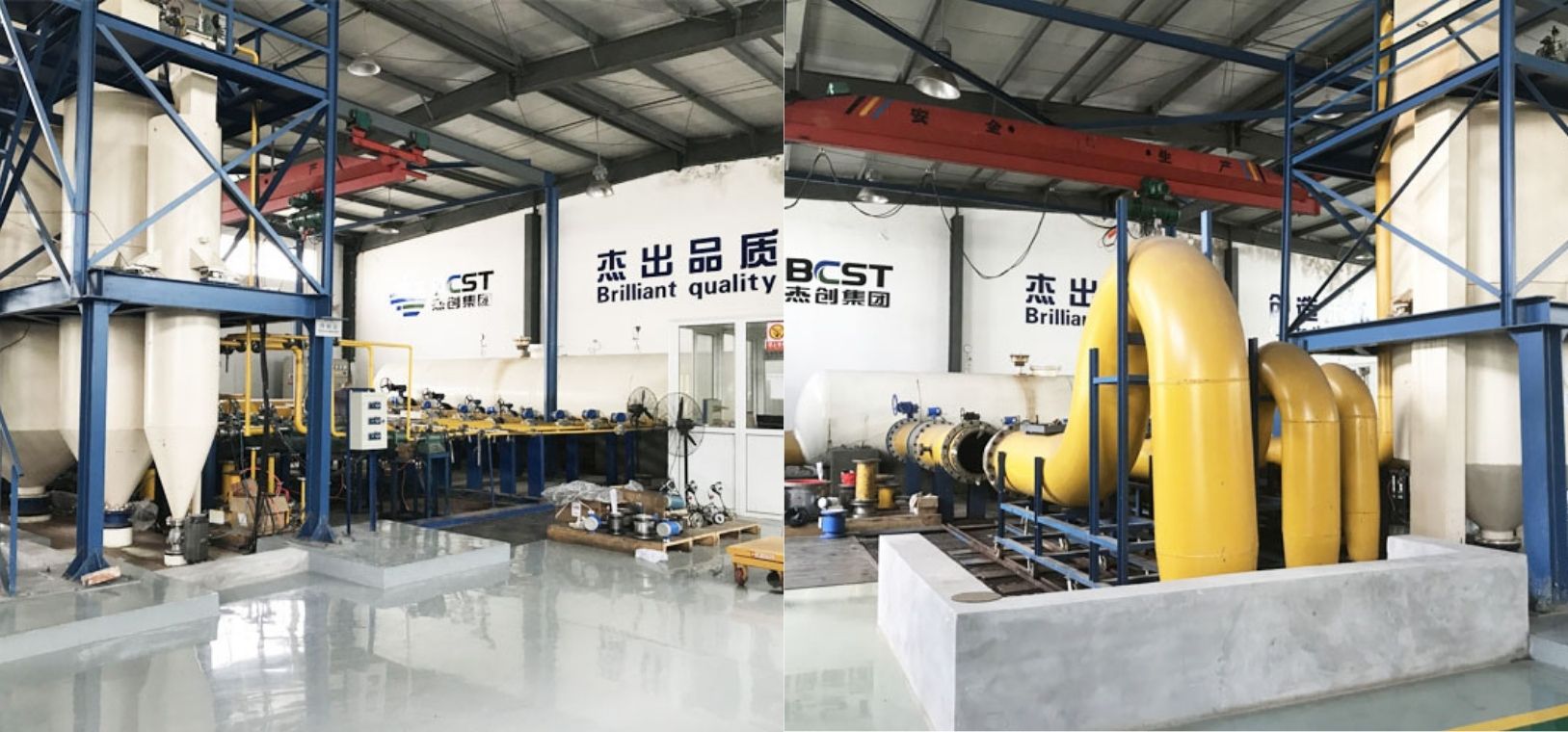

- 校准
- 模型
- 包装
- 应用程序
JC-060系列涡轮流量计结构简单、精度高、重复性好、响应快、维护方便。
广泛用于对不锈钢、Al2O3或硬质合金无腐蚀、无纤维、无颗粒、运动粘度小于50×10-6m2/s的液体。
特征
★ 高精度：高精度为±1%，±0.5%，±0.2%
★ 重复性好：0.05%~0.2%
★ 脉冲频率信号输出，适用于累加器和PC机连接；无零点漂移，抗干扰能力强
★ 高频信号（3~4kHz），信号分辨率强
★ 音量：1:20，1:10
★ 结构紧凑，维修方便

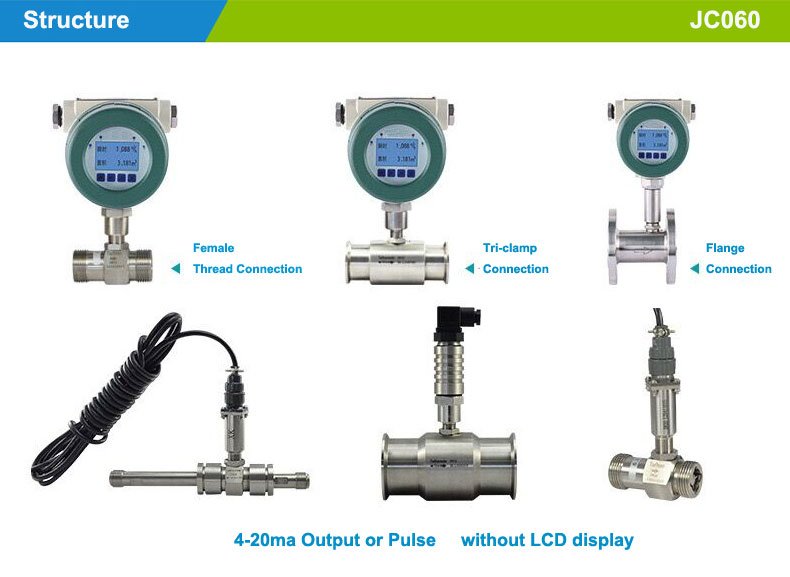

| 仪器直径(mm)及连接 | 4、6、10、15、20、25、32、40螺纹连接 (15、20、25、32、40)50、65、80、100、125、150、200法兰连接 |
| 精度 | ±1%、±0.5%、±0.2%(需特殊订货) |
| 翻领的 | 1:10, 1:15; 1:20 |
| 仪器材料 | SS304 SS316(左) |
| 中温 | -20到+120摄氏度 |
| 环境条件 | 温度-10 ~ 55℃，相对湿度5% ~ 90%，大气压力86 ~ 106kpa |
| 输出信号 | 传感器:脉冲频率信号，低电平≤0.8V，高电平≥8V 变送器：双线，4-20 mA直流电流信号 |
| 电力供应 | 传感器：+12V DC、+24V DC（可选） 变送器：+24V直流电 本地指示类型:内置3V锂电池或+24VDC外接 |
| 信号传输线路 | STVPV3×0.3(3线)，2×0.3(2线) |
| 传输距离 | 不超过1000米 |
| 行接口信号 | 基本型:豪斯曼连接器或三芯线; 防爆型：M20×1.5（F） |
| 防爆 | 基本类型：非防爆型；防爆型：ExdIIBT6 |
| 外壳保护 | IP65 |
测量范围和压力
| 仪器直径(毫米) | 正常的 流量范围（m3/h） |
扩展流量范围（m3/h） | 正常连接和额定压力 | 特殊压力额定值(MPa) （法兰连接） |
| DN 4 | 0.04 ~ 0.25 | 0.04 ~ 0.4 | 螺纹连接/ 6.3 mpa | 10, 16, 25 |
| DN 6 | 0.1 ~ 0.6 | 0.06 ~ 0.6 | 螺纹连接/ 6.3 mpa | 10, 16, 25 |
| DN10 | 0.2 ~ 1.2 | 0.15 ~ 1.5 | 螺纹连接/ 6.3 mpa | 10, 16, 25 |
| DN15 | 0.6 ~ 6 | 0.4 ~ 8 | 螺纹连接/ 6.3 mpa | 4.0, 6.3, 10, 16, 25 |
| 法兰连接/2.5MPa | ||||
| DN20 | 0.8 ~ 8 | 0.45 ~ 9 | 螺纹连接/ 6.3 mpa | 4.0, 6.3, 10, 16, 25 |
| 法兰连接/2.5MPa | ||||
| DN25 | 1 ~ 10 | 0.5 ~ 10 | 螺纹连接/ 6.3 mpa | 4.0, 6.3, 10, 16, 25 |
| 法兰连接/2.5MPa | ||||
| DN32 | 1.5 ~ 15 | 0.8 ~ 15 | 螺纹连接/ 6.3 mpa | 4.0, 6.3, 10, 16, 25 |
| 法兰连接/2.5MPa | ||||
| DN40 | 2 ~ 20 | 1 ~ 20 | 螺纹连接/ 6.3 mpa | 4.0, 6.3, 10, 16, 25 |
| 法兰连接/2.5MPa | ||||
| DN50 | 4 ~ 40 | 2 ~ 40 | 法兰连接/2.5MPa | 4.0, 6.3, 10, 16, 25 |
| DN65 | 7 ~ 70 | 4 ~ 70 | 法兰连接/2.5MPa | 4.0, 6.3, 10, 16, 25 |
| 及更 | 10 ~ 100 | 5 ~ 100 | 法兰连接/2.5MPa | 4.0, 6.3, 10, 16, 25 |
| DN100 | 20 ~ 200 | 10 ~ 200 | 法兰连接/2.5MPa | 4.0, 6.3, 10, 16, 25 |
| DN125 | 25 ~ 250 | 13 ~ 250 | 法兰连接/ 1.6 mpa | 2.5, 4.0, 6.3, 10,16 |
| DN150 | 30 ~ 300 | 15 ~ 300 | 法兰连接/ 1.6 mpa | 2.5, 4.0, 6.3, 10,16 |
| DN200 | 80 ~ 800 | 40 ~800 | 法兰连接/ 1.6 mpa | 2.5, 4.0, 6.3, 10,16 |
| 模型 | 描述 | |||||||||||||||||
| JC-060涡轮流量计 | ||||||||||||||||||
DN |
4. | 4毫米 | ||||||||||||||||
| 6. | 6毫米 | |||||||||||||||||
| 10 | 10毫米 | |||||||||||||||||
| 15 | 15毫米 | |||||||||||||||||
| 20 | 20毫米 | |||||||||||||||||
| 25 | 25毫米 | |||||||||||||||||
| 32 | 32毫米 | |||||||||||||||||
| 40 | 40毫米 | |||||||||||||||||
| 50 | 50毫米 | |||||||||||||||||
| 65 | 65毫米 | |||||||||||||||||
| 80 | 80毫米 | |||||||||||||||||
| One hundred. | 100毫米 | |||||||||||||||||
| 125 | 125毫米 | |||||||||||||||||
| 150 | 150毫米 | |||||||||||||||||
| 200 | 200毫米 | |||||||||||||||||
类型 |
N | 传感器类型：+12V或24V电源，输出三线制脉冲信号 | ||||||||||||||||
| A. | 变送器类型:+24V电源，输出2线4- 20ma | |||||||||||||||||
| B | 智能型：锂电池，就地指示，无信号输出 | |||||||||||||||||
| C | 智能型:+24V电源，本地指示灯，2线4-20mA/脉冲输出 | |||||||||||||||||
| C1 | 智能型:+24V电源，本地指示灯，RS485通讯协议 | |||||||||||||||||
| C2 | 智能类型:+24V电源，本地指示灯，HART协议 | |||||||||||||||||
精度 |
05 | ０．５ | ||||||||||||||||
| 10 | １．０ | |||||||||||||||||
| 02 | 0.2（特殊订单，交货时间长） | |||||||||||||||||
| 涡轮式 | W | 扩展测量范围 | ||||||||||||||||
| s | 标准量程 | |||||||||||||||||
| 材料 | s | 304不锈钢 | ||||||||||||||||
| L | 316（L）不锈钢 | |||||||||||||||||
| 防爆 | N | 非防爆 | ||||||||||||||||
| E | 防爆,ExdIIBT6 | |||||||||||||||||
| 压力等级 | N | 正常（见表2） | ||||||||||||||||
| H（x） | 高压（见表2） | |||||||||||||||||
