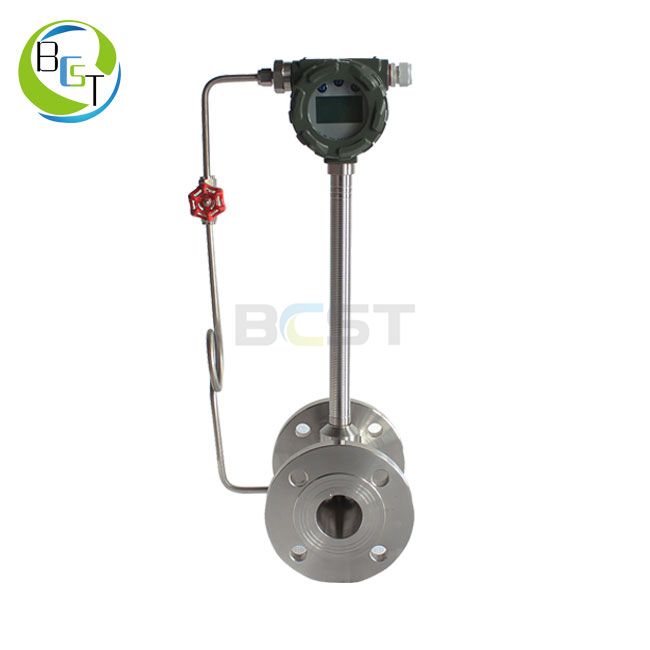

法兰涡漩流量计

JC-080系列智能涡流流量计主要用于测量工业管道中气体、液体、蒸汽等流体的流量。

现在就发出你的询价

JC-080系列智能涡流流量计主要用于测量工业管道中气体、液体、蒸汽等流体的流量。

压力损失小，量程宽，精度高。在测量容积流量时，不受密度、压力、温度和粘度的影响。无活动机械部件，可靠性高，维护少。

vortex-flow-meter-introduction

表3- bcst涡漩流量计

在流体中设置涡产生体(钝体)，从涡产生体的两侧交替产生规则涡。这种涡旋叫做卡门涡旋。见图1。涡是涡产生体的下游，非对称排列。设occurrence为f，则被测介质的平均流速U、面宽d、直径d。根据卡门原理，存在以下关系:

f = StU1/d = Stu/MD

U1—涡产生体两侧平均流速，m/s

St - Strouhal数

M—管段面积与管道横截面积之比

工作principle-vortex流量计

瞬时容积流量:

工作principle-vortex flowmeter-2

公式K -仪表系数，脉冲数/m3 (P/m3)

K与产生涡体、管道尺寸、斯特罗哈数有关。斯特罗哈尔数是一个没有维数的参数。这与产生涡旋体的形状和雷诺数有关。从图中可以看出，在Re = 2 * 104 ~ 7 * 106范围内，St是一个常数。在测量气体流量时，JC-080的流量计算公式为

工作principle-vortex flowmeter-3

代码	公称直径(毫米)	流量范围(立方米/小时)			讲话
jc - 080 - 25所示 jc - 080 - 32 jc - 080 - 40 jc - 080 - 50 jc - 080 - 65 jc - 080 - 80 jc - 080 - 100 jc - 080 - 125 jc - 080 - 150 jc - 080 - 200 jc - 080 - 250 jc - 080 - 300	DN25 DN32 DN40 DN50 DN65 及更 DN100 DN125 DN150 DN200 DN250 DN300	1.4 ~ 12 (L) 8.8 ~ 124 (G) 7 - 124 (S) 2.0 ~ 20 (L) 15 ~ 200 (G) 12 - 200 (S) 3.2 ~ 36 (L) 23 ~ 300 (G) 18 - 300 (S) 5 ~ 56 (L) 35 ~ 450 (G) 28 - 450 (S) 8.2 ~ 96 (L) 63 ~ 820 (G) 50 - 820 (S) -145 - 12.5 (L) 90 ~ 1200 (G) 75 - 1200 (S) 20 ~ 224 120 - 1950 142 ~ 1950 30~352 220~3000 175 ~3000 44~512 320~4400 260 ~4400 79 ~ 920年565 ~ 7800年440 - 7800 140 - 1200 850 - 12400 720 - 12400 175 - 2020 1250 - 17500 1020 - 17500			1.蒸汽流量范围请参考表3 2.可根据客户要求提供DN250 ~ DN600 3.对于DN300及以上，我们推荐插入式涡漩流量计 4.L是液体，G是气体，S是蒸汽
	代码	函数1
	N Y	无温度和压力补偿提供温度和压力补偿
		代码	输出代码的输出
		F1 F3	F2 4 ~ 20ma(三线) RS 485接口F4脉冲/频率
			代码	介质代码中
			j - 1 J2	:液体J3蒸汽气体
				代码	连接
				L1 L2	圆片型法兰连接类型
					代码	功能2
					E1 E2 T1 T2 T3 P1 P2 P3 P0 D1 D2 我 R	1.0 1.5 正常的温度高温蒸汽 1.6 MPa 2.5 MPa 4.0 MPa 特殊的压力内部3.6 V 24 v直流整型遥控式(10M电缆)
