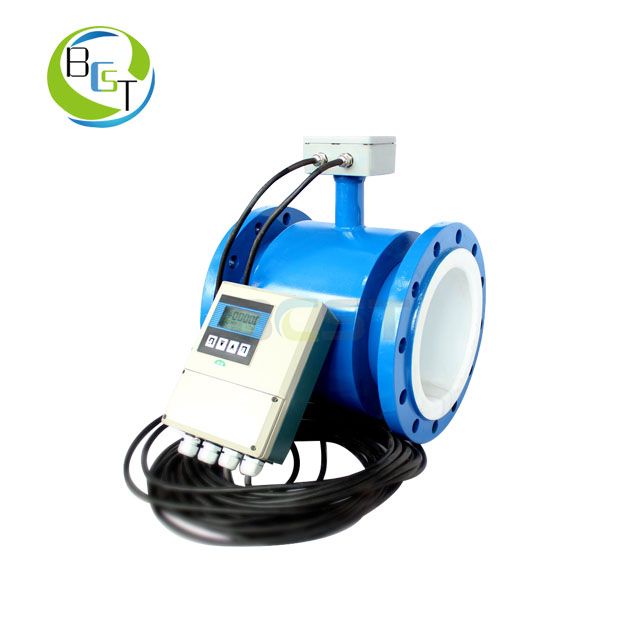

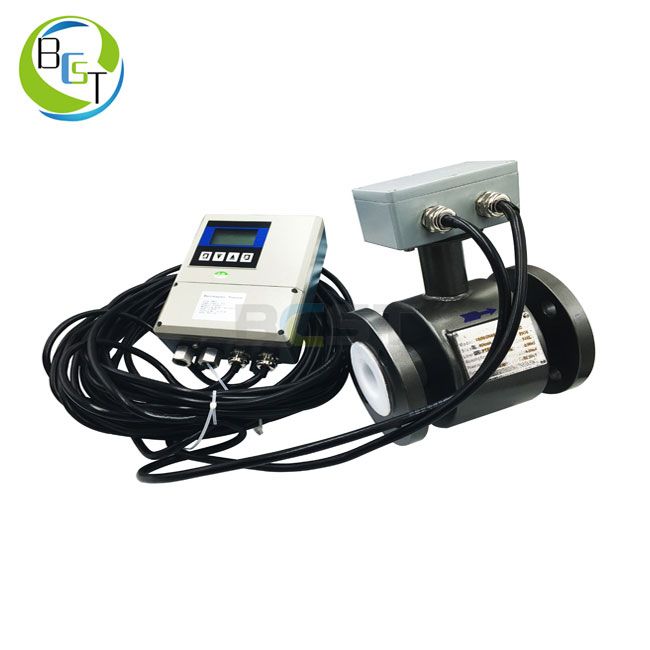

JC090遥控式管道磁性流量计
JC090遥控式管道磁流量计是利用法拉第电磁感应定律设计的一种感应式测量管内导电介质流量的仪器。采用单片机插入技术实现数字励磁，并采用CAN本地现场总线。
- 介绍
- 参数
- 模型
- 如何订购
- 视频
JC090遥控式管道磁性流量计
电磁流量计是利用法拉第电磁感应定律设计的一种测量管内导电介质流量的感应式仪表。采用单片机插入技术实现数字励磁，并采用CAN本地现场总线。
电磁流量计可实现局部指示，输出4-20mA的电流信号，用于记录、调节和控制。电磁流量计广泛应用于化工、环保、冶金、制药、造纸、给水排水等工业部门。
电磁流量计除了测量一般导电液体的流量外，还可以测量液固混合流体、高粘度流体和盐、强酸、强碱的流量。
智能电磁流量计由传感器和智能信号传感器组成。根据传感器和传感器的设置形式可分为整体式和远程两种结构。在整体式电磁流量计中，传感器与传感器直接组装为一个整体，不能分离。通常用于环境状况良好的现场。以遥控式电磁流量计的换能器由专用电缆和传感器组成产品。传感器安装在现场，传感器安装在条件良好的地方。通常用于环境状况较差的现场，如地下井、高温、人们无法到达的地方。
JC090遥控式管式磁流量计技术参数
| 合适的直径 | DN10~DN2600 (DN25以下非标，需定做) |
| 电极材料 | 316L(不锈钢)，哈氏C，哈氏B，钛，钽 |
| 合适的液体 | 导电比大于5 μs/cm的液体 |
| 测量范围 | 0.1~10m/s(可扩展至15m/s) |
| 跨度上限 | 0.5 ~ 10 m / s。1 ~ 5 m / s推荐 |
| 精度 | 0.3%、0.5%、1.0% |
| 输出信号 | 4~20mADC，负载<= 750ohm, 0~3kHz, 5V带源，可调宽度。 高端有效频率输出，RS485接口 |
| 操作压力 | 1.0MPa、1.6MPa、4.0MPa、16MPa(特殊) |
| 流体温度 | -20C~80C, 80C~130C,130C~180C视衬里材料而定 |
| 环境温度 | 传感器-40 ~ 80 c。传感器-15 c ~ 50度 |
| 环境湿度 | <= 85%RH(20℃) |
| 电缆出口规模 | M20(16)×1.5,1/2“不扩散核武器条约》 |
| 电力供应 | 220伏交流电±10%,50赫兹±1赫兹,24 vdc±10% |
| 电力消耗 | < = 8 w |
| 保护等级 | 积分类型:IP65。遥控式:传感器IP68，传感器IP65 |
| 材料的衬 | 聚四氟乙烯、软橡胶、硬橡胶、PFA等 |
| 过程连接 | 法兰:ANSI、DIN、JIS、ISO、GB标准 螺纹:NPT、BSP、G Tri-clamp连接 |
| 接地材料 | 316L(不锈钢)，HC, Ti, Ta, Cu |
| 住房材料 | 碳钢，304SS, 316SS |
JC090遥控式管道磁性流量计的选型
| 代码 | 公称直径 (毫米) |
流量范围 (m3./小时) |
代码 | 公称直径(毫米) | 流量范围 (m3./小时) |
| jc - 090 - 10 jc - 090 - 15所示 jc - 090 - 20 jc - 090 - 25所示 jc - 090 - 32 jc - 090 - 40 jc - 090 - 50 jc - 090 - 65 jc - 090 - 80 jc - 090 - 100 jc - 090 - 125 jc - 090 - 150 jc - 090 - 200 jc - 090 - 250 jc - 090 - 300 jc - 090 - 350 jc - 090 - 400 |
Dn10 DN15 DN20 DN25 DN32 DN40 DN50 DN65 及更 DN100 DN125 DN150 DN200 DN250 DN300 DN350 DN400 |
0.085 - -2.8 0.19 ~ 6.36 0.34 ~ 11.3 0.53 ~ 17.66 0.87 ~ 28.94 1.36 ~ 45.22 2.12 ~ 70.65 3.58 ~ 119.40 5.43 ~ 180.86 8.48 ~ 282.6 13.25 ~ 441.56 19.08 ~ 635.85 33.91 ~ 1130.40 52.99 ~ 1766.25 76.30 ~ 2543.40 103.86 ~ 3461.85 135.65 ~ 4521.60 |
jc - 090 - 450 jc - 090 - 500 jc - 090 - 600 jc - 090 - 700 jc - 090 - 800 jc - 090 - 900 jc - 090 - 1000 jc - 090 - 1200 jc - 090 - 1400 jc - 090 - 1600 jc - 090 - 1800 jc - 090 - 2000 jc - 090 - 2200 jc - 090 - 2400 jc - 090 - 2600 |
dn - 450 dn - 500 dn - 600 dn - 700 dn - 800 dn - 900 dn - 1000 dn - 1200 dn - 1400 dn - 1600 dn - 1800 dn - 2000 dn - 2200 dn - 2400 dn - 2600 |
171.00 ~ 5722.65 211.95 ~ 7065.00 305.21 ~ 10173.00 415.42 ~ 13847.40 542.59 ~ 18086.40 686.72 ~ 22890.60 847.80 ~ 28260.00 1220.83 ~ 40694.40 1661.69 ~ 55389.60 2170.37 ~ 72345.60 2746.87.00 ~ 91562.40 3391.20 ~ 113040.00 4103.35 ~ 136778.40 4883.33 ~ 162777.60 5731.13 ~ 191037.60 |
| 代码 | 电极材料 |
| K1 K2 K3 K4 K5 转K6 K7 |
SS 316升 Hastelloy B Hastelloy C 钛 钽 Pt /铱合金 不锈钢涂层碳化钨 |
| 代码 | 衬套材料 | |
| C1 C2 C3 C4 C5 C6 C7 |
聚四氟乙烯(F4或特氟隆) 氟化乙烯丙烯 Fs 阿宝(软橡胶) 聚氨酯橡胶(PUR) 硬橡胶 PFA |
| 代码 | 函数 |
E1 F3 |
类0.3% 类0.5% 类1.0% 4 ~ 20 madc、负载≤750Ω 0~3kHz, 5V有源，可变脉冲，高端有效频率输出 rs485接口(Modbus) 哈特 正常的温度 高温 极端的温度 1.0 mpa 1.6 mpa 4.0 mpa 16 mpa 特殊的压力 220年休假+ 10%;50赫兹+ 1 hz 24伏直流电+ 10% 电池供电的 整型 远程类型 防爆,积分 法兰连接(标准:ANSI、JIS、DIN、GB) 螺纹连接(NPT、BSP、G) 卫生Tri-clamp连接 |
如何订购
1.媒介
2.管的大小
3.流量(最小/普通/最大)
4.工作温度
5.工作压力
6.过程连接
7.电力供应
8.其他特殊要求
