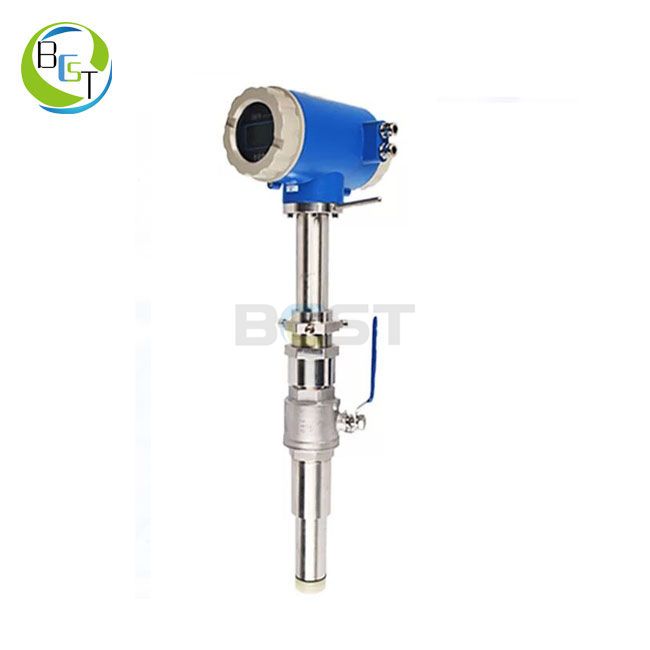

JC091紧凑型插入电磁流量计
JC091插入电磁流量计是一种基于管型电磁流量计开发的新型流量计。它适用于低成本的大管尺寸。
- 价格术语：FOB / CIF / EXW / DAP
- 包裹：出口木箱或根据客户要求
- 交货时间：7到10个工作日
- 运输：通过海运，通过高快递
- 装运港口：上海港口
- 起源的地方：江苏
- 保修单： 12个月
- 介绍
- 参数
- 模型
- 特征
- 视频
- 安装
JC091插入电磁流量计是一种基于管型电磁流量计开发的新型流量计。除了保留管式电磁流量计的优点还是考虑管式电磁流量计的这种缺陷，在大型管道上难以安装，JC091流量计测量根据Nikurads原则的电磁方法中的平均流体流速，从而实现获得流体体积流量。特别地，在施加压力下的热挖掘和安装技术之后，可以安装插入电磁流量计而不导电或切断供水管或铸铁管或水泥管。插入电磁流量计的成功开发提供了一种用于检查流体流动的新方法。
与普通的电磁流量计相比，插入电磁流量计传感器在外侧产生外部发射磁场。测量电极位于传感器的端部或两侧。电磁流量计的原理如下图所示。值得注意的是，在外部发射磁场中，电磁流动传感器的感应信号将在受磁场边界层的流体和厚度的影响的情况下减小测量的线性度。
就JC091插入电磁流量计而言，管道中的导电液是在磁场中移动的导体，并且两个电极之间的距离是导体的长度（L）。
JC091. 电源:24 VDC或220 VAC |
 |
 |

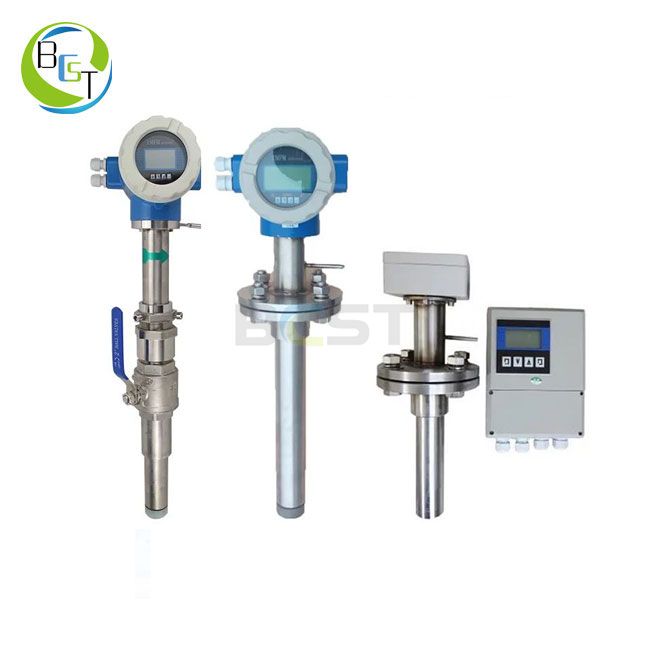

| 紧凑型 | 遥控类型 | |
JC091. 电源：电池类型 |
 |
 |
| 带内置压力传感器 | IP 68. | |
| 准确性 | ±0.5％〜±1.5％（参考条件下） | |
| 口径（mm） | DN100〜DN3000 | DN100〜DN3000 |
| 法兰 | 符合GB9119，不锈钢 | |
| 压力等级 | 1.6MPA | |
| 转换器外壳材料 | 压铸铝合金 | |
| 传感器外壳材料 | 不锈钢 | |
| 传感器结构材料 | 不锈钢/ PVDF | |
| 重量 | 6千克 | |
| 电导率 | ≥5μs/ cm（在少于5μs/ cm的情况下与我们进行订购时） | |
| 电极 | 316L，Hastelloy，钛，钽和铂金 | |
| 保护等级 | IP65. | IP65 / IP67（IP68为传感器可选） |
| 中温 | -25℃〜80℃ | -25℃〜120℃ |
| 环境温度 | -25℃〜60℃ | |
| 环境温度的影响 | <±0.1％/ 10℃或<±0.25％/ 10℃ | |
| 重复性 | ≤±0.01％或≤±0.25％ | |
| 模拟输出错误 | ≤±0.02mA | |
| 测量范围内的流速 | ≤10m/ s | |
| 可被埋葬 | - | ≤5m（仅IP68） |
| 电气连接 | M20 * 1.5密封件，G1 / 2和NPT1 / 2 | |
| 传感器电缆 | <30m（与我们协商，以便在超过长度下订购） | |
| 代码 | 公称通径 （毫米） |
流量范围 （m3 / h） |
代码 | 标称直径（mm） | 流量范围 （m3 / h） |
|||||||
| JC091-100 JC091-125 JC091-150 JC091-200 JC091-250 JC091-300. JC091-350 JC091-400. JC091-450 JC091-500. jc091 - 600 jc091 - 700 JC091-800. JC091-900. JC091-1000 |
DN100. DN125 DN150 DN200. DN250 DN300. DN350. DN400. DN-450 DN-500. DN-600. DN-700. DN-800. DN-900. DN-1000. |
8.48〜282.6 13.25〜441.56 19.08〜635.85 33.91〜1130.40. 52.99〜1766.25 76.30〜2543.40 103.86〜3461.85 135.65〜4521.60 171.00〜5722.65 211.95〜7065.00 305.21〜10173.00 415.42〜13847.40 542.59〜18086.40 686.72〜22890.60 847.80〜28260.00 |
JC091-1200 JC091-1400. JC091-1600. JC091-1800 JC091-2000 JC091-2200 JC091-2400. JC091-2600. |
dn - 1200 DN-1400. DN-1600. DN-1800. DN-2000. DN-2200. dn - 2400 DN-2600. |
1220.83 ~ 40694.40 1661.69〜55389.60 2170.37〜72345.60 2746.87〜91562.40 3391.20〜113040.00 4103.35〜13678.40 4883.33〜162777.60 5731.13〜191037.60 |
|||||||
| 代码 | 电极材料 | |||||||||||
| K1 K2 K3 K4 K5 K6 K7 |
SS 316L. Hastelloy B. Hastelloy C. 钛 钽 Pt /铱合金 不锈钢绘画碳化钨 |
|||||||||||
| 代码 | 衬里的材料 | |||||||||||
| C1. | PVDF. | |||||||||||
| 代码 | 功能 | |||||||||||
| E1. E2. E3. F1 F2 F3 F4 T1. T2. T3. P1 P2. P3. P4. P0. D1 D2 D3 J1. J2. J3. J4. |
班1.5％ 班级1.0％ 班级2.5％ 4〜20madc，负载≤750Ω 0〜3KHz，5V主动，可变脉冲，高端和有效频率输出 rs485接口(Modbus) 哈特 常温 高温 超温度 1.0MPA. 1.6MPA 4.0MPA 16MPA 特殊压力 220VAC + 10％;50Hz + 1Hz. 24VDC + 10％ 电池供电 积分类型 远程类型 防爆 带内置压力传感器 |
|||||||||||
JC091插入电磁流量计视频
