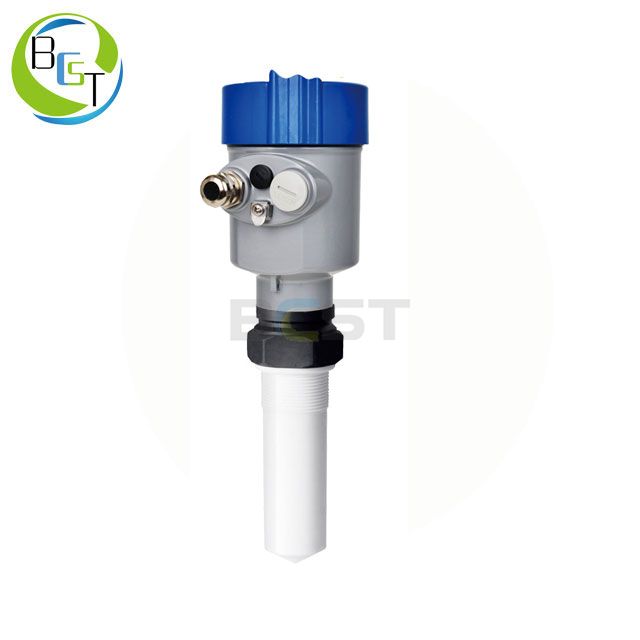

26G非接触式雷达电平发射机
26G非接触式雷达电平发射机是一种基于时间旅行的测量仪器，雷达波以光速传播，通过电子器件将传播时间转换为电平信号。探测器可以发送高频脉冲并沿电缆传播，当脉冲遇到电平面时，被仪器内部的接收器反射接收，然后接收器将距离信号转换为电平信号。
输入
反射的脉冲信号沿问题传送到仪表的电路中。微波处理器处理这个信号，并识别来自材料表面的微波脉冲的回波。智能软件识别出正确的波回波信号，到物料表面的距离D与脉冲飞行时间T成正比:
D = C×T / 2
C是光速。
由于空罐E的距离已知，所以
L = e d
输出
通过输入空槽高度E(零点)，设定满槽高度F(全量程)及一些应用参数。有了应用参数，变送器会自动适应测量环境，相应的4-20mA输出。
JC806 26G非接触式雷达电平发射机技术参数
测量范围
H -测量范围
L—空高度B—顶部盲区
E——从探头到罐壁的最小距离
顶部盲区是从料位的最高位置到测量基准点(法兰的螺纹)的最小距离。
底部盲区是指探头底部周围的距离，无法准确测量。
有效距离为上盲区和下盲区之间的距离。
注意:只有当液位在顶级时，变送器才能提供可靠的液位测量
盲区和底部盲区。
JC806 26G非接触式雷达电平发射机型号选择
| 防爆批准 | |
| P | 标准(未经批准 |
| 我 | 本质安全(Exia IICT6) |
| C | 本质安全(EXia IICT 6) |
| G | 本质安全+隔爆批准(Exd ia II CT 6) |
| 天线形状/材料/工艺温度 | |
| B | 喇叭48mm不锈钢316L |
| C | 角78mm /不锈钢316LSS |
| H | 角98mm/不锈钢316LSS |
| 我 | 角98毫米(延长)316 lss |
| J | 喇叭123mm/不锈钢316LSS |
| K | 角98毫米/ PP /聚四氟乙烯的盾牌 |
| l | 角98毫米(延长)/ PP /聚四氟乙烯的盾牌 |
| 米 | 角98mm/不锈钢316L/PTFE屏蔽 |
| N | 角98mm(加长)/不锈钢316L/PTFE屏蔽 |
| P | 喇叭123mm/不锈钢316L/PTFE屏蔽 |
| X | 特殊的设计 |
| 过程连接/材料 | |
| GP (H)线程 | (F)螺纹G11/2A不锈钢 |
| 遗传算法(H)线程 | (H)螺纹11/2NPT不锈钢 |
| G (G)线程 | (G)螺纹G11/2A /PP |
| GC线程(J) | G11/2A/不锈钢316L/温度(-60至250°C) |
| GD (K)线程 | G11/2A/不锈钢316L/温度(-60 ~ 400°C)，压力40Mpa |
| 通用电气(I)线程 | G11/2A /不锈钢316L(气) |
| GX | 特殊的设计 |
| 法兰/材料 | |
| F0 | 没有 |
| 外汇 | 特殊的设计 |
| 密封/过程温度 | |
| 2 | Viton(-60至150)°C |
| 3. | Kalrez(-60到250)°C |
| 4 | 石墨(-60到400)°C |
| 电子 | |
| B | (4) mA /哈特2线 |
| C | (4-20)mA(22.8-26.4)V DC /Hart 2线/4线 |
| D | (198-242) VAC/Hart 4线 |
| 住房/保护 | |
| 一个 | 铝/ IP67 |
| B | 塑料/ IP66 |
| D | 铝(2箱)/ IP67 |
| G | 不锈钢316L/ ip67 |
| 电缆入口 | |
| 米 | M20 * 1.5 |
| N | 1/2“不扩散核武器条约》 |
| 显示/编程 | |
| 一个 | 是的 |
| X | 没有 |
JC806 26G非接触式雷达电平变送器如何订购
1.媒介
2.范围
3.过程连接
4.工作压力
5.工作温度
6.其他的需求
