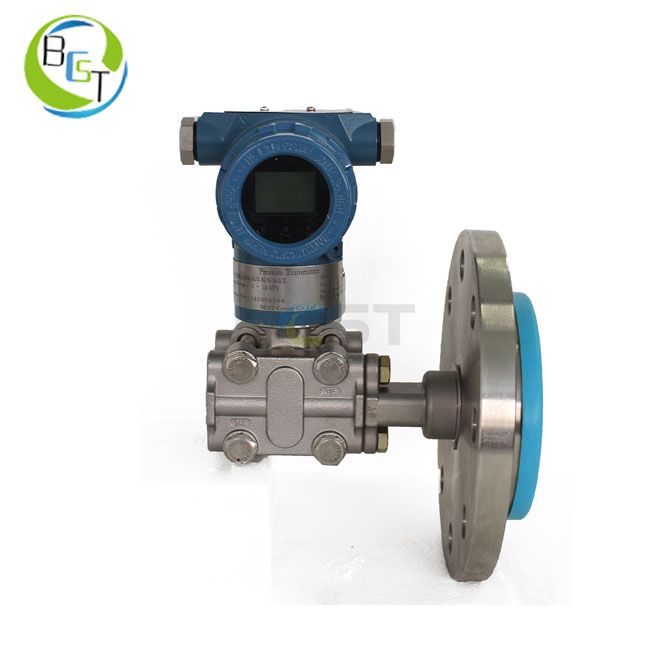

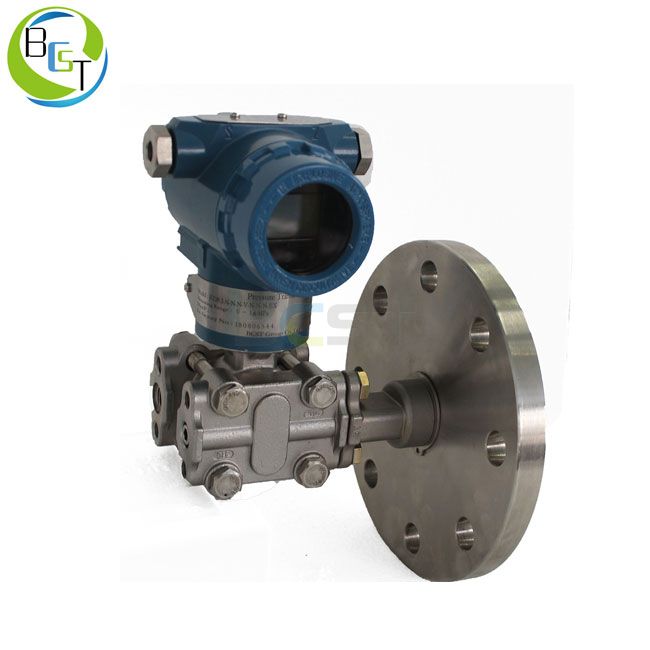

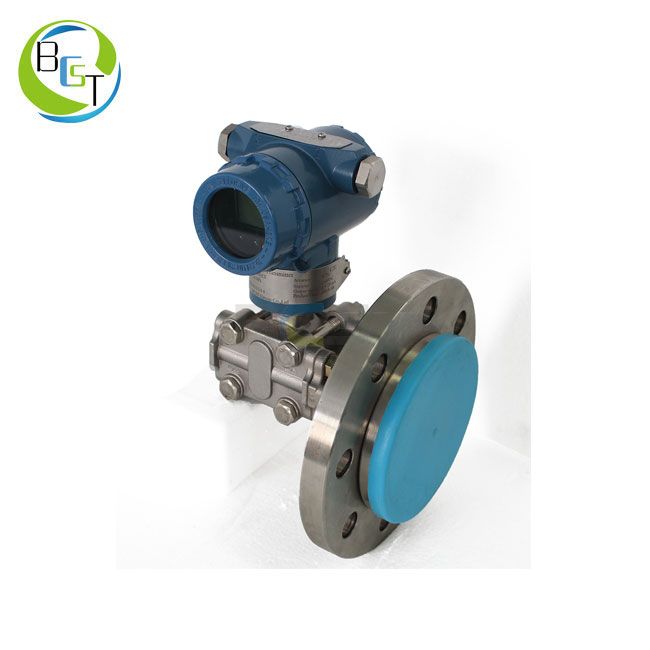

差压液位变送器
JCLT差压水平变送器是用于压力和流量测量应用的变送器。
- 介绍
- 参数
- 模型
- 如何订购
- 视频
技术参数
工艺流体:液体、气体或蒸气
显示：5位数可编程和0-100％条形图
应用范围:液位，压差，
显示单元：标准22个不同的工程单位
压力表压力，绝对压力5位可编程的特殊单位
测量范围:0 - 6.0 kPa ~ 0 - 40kpa(最小)
键盘：3个内部键进行编程
：0 - 4.0 MPA〜0 - 20.0 MPa（最大值）和输出设置
电流输出:4 - 20ma 2线
准确度：+/- 0.075％跨度用HART信号（兼容）
稳定性：+/- 0.15％URL 2年LOAD：ROHM =（VDC-9）* 50
工作温度：-40至+250°C电源：9 - 36 VDC
最大限度。压力：40 MPa（取决于法兰额定值）
数字通信:哈特协议材料阻尼:0 - 32秒
法兰/适配器:碳钢/不锈钢304
响应时间：100毫秒
开启时间:2秒，阻尼最小
隔膜：不锈钢316L / hastelloyb /
零点校正:按键自动校正
Hastelloy C / Monel / Tantalum电缆入口：1/2“NPT（女性）/ M20导管螺纹
螺栓和螺母:碳钢/不锈钢316
温度效应：+/- 0.18％〜+/- 0.5％跨度每20°C
名称/标签板:不锈钢304 /不锈钢316 EMI/RFI
效果：遵循Sama PMC 33.1从20到1000
填充液:硅酮/高温硅酮
高压侧：1-1 / 2，2“，3”，4“法兰
氟油/植物油ANSI / DIN / JIS /三卡
保护类：IP67（标准）扩展隔膜：2“，4”，6英寸长度
本质安全EEx ia IIC T5(标准)低压侧:1/4″- 18 NPT, 1/2″- 14 NPT
防爆ex D IIB T5环境温度：-25至+85°C
尺寸：102 mm（w）* 188 mm（h）* 189 mm（d）
重量：8 - 21千克
| 智能差压水平变送器 | ||
| JCLT. | ||
| 压力范围 | 4. | 0 - 6.0（0.4）KPA ... 0 - 40 KPA |
| 5. | 0 - 40 (2.0) kPa…0 - 200 kPa | |
| 6. | 0 - 160（10.0）KPA ... 0 - 1000 KPA | |
| 7. | 0 - 400 (25.0) kPa | |
| 8. | 0 - 1.6（0.08）MPA ... 0 - 8.0 MPA | |
| 9. | 0 - 20mpa | |
| 过程 联系 |
1 | PN10. |
| 2 | PN16. | |
| 3. | PN25 | |
| 4. | PN40. | |
| 一种 | ANSI 150＃ | |
| B. | ANSI 300＃ | |
| j | JIS 10 k | |
| K. | JIS 20 k | |
| Z. | 其他 | |
| 法兰等级 | 1 | 1-1 / 2“（隔膜直径如果延长：38mm） |
| 2 | 2“（膜片直径如果延长：48mm） | |
| 3. | 3″(膜片直径如加长:66mm) | |
| 4. | 4“（膜片直径直径：89mm） | |
| 隔膜延伸长度 | 0. | 冲洗膜片 |
| 2 | 2”(50毫米) | |
| 4. | 4“（100毫米） | |
| 6. | 6”(150毫米) | |
| 隔膜材料 | N | 不锈钢316 l |
| B. | Hastelloy B. | |
| C | Hastelloy C. | |
| T. | 钽 | |
| 法兰材料 | N | 碳素钢 |
| 4. | 不锈钢304. | |
| 5. | 不锈钢316 | |
| 低压侧工艺连接 | N | 1/4“ - 18 NPT |
| 一种 | 1/2″- 14npt(带适配器) | |
| Z. | 其他 | |
| 防爆 | N | Exd IICT 6 |
| S. | 本质上安全exib II CT5 | |
| 填充液体 | N | 硅胶（最大温度130°C） |
| S. | HT硅胶(Max。温度为250°C) | |
| F | 氟(Max。温度为160°C) | |
| V. | 植物油(Max。温度为130°C) | |
| 电缆入口 | N | M20导管螺纹 |
| P. | 1/2“NPT（女性） | |
如何订购JCLT差压液位变送器
- 中等的
- 范围
- 法兰大小，等级和标准
- 精度
- 其他的需求
