顶部导向单座控制阀KTSP
KTSP顶导单座控制阀是一种采用顶导结构的控制阀，导面积大，抗震能力强，S流道，压力损失小，流量大，调节范围宽。
- 价格术语: FOB和CIF /: EXW /衣冠楚楚
- 包:出口木箱或根据客户要求
- 交货时间: 7至10个工作天
- 传输当前位置海运，空运，高速铁路
- 装运港:上海港口
- 起源的地方:江苏
- 保修: 12个月
- 介绍
- 参数
- 模型
- 如何订购

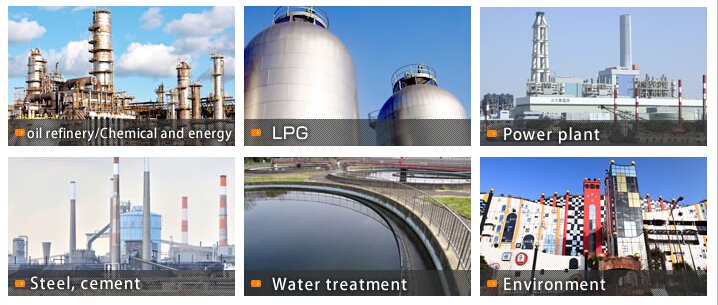

- 应用程序

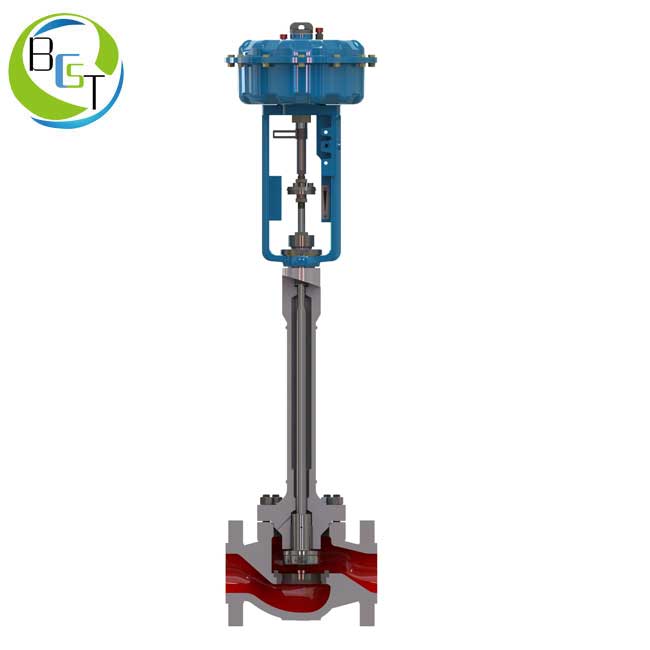

KTSP顶部导向单座控制阀
KTSP顶导单座控制阀是一种采用顶导结构的控制阀，导面积大，抗震能力强，S流道，压力损失小，流量大，调节范围宽。控制阀采用ZM型多弹簧气动膜片执行机构，结构简单牢固，输出力大，使用寿命长。
尺寸:dn15到Dn250
压力等级:ANSI 150至600
技术参数
| 模型 | 类型 | 压力等级 | 温度°C |
| KTSP | 正常的温度 | ANSI150,300,600 | -17年到230年 |
| KTSP | 扩展我的类型 | ANSI150,300,600 | 230年到566年 |
| KTSP | 扩展我的类型 | ANSI150,300,600 | -45年到-17年 |
| KTSP | 扩展II型 | ANSI150,300,600 | -100年到-45年 |
| KTSP | 第三扩展类型 | ANSI150,300,600 | -196年到-100年 |
阀体和阀内件材料的工作温度范围
| 阀体材质/ 装饰材料 |
GB | WCB | CF8 | CF8M | 的恶 | CF3M | ||
ASTM |
A216 WCB |
A217 C5 |
A217 WC6 |
A351 CF8 |
A351 CF8M |
A351 的恶 |
A351 CF3M |
|
| GB | 1 cr13 | 5 ~ + 300 |
||||||
| 符合美国钢铁协会的 | 410 | |||||||
| GB | 0 cr18ni9 | 5 ~ + 300 |
-196 ~ + 300 |
|||||
| 符合美国钢铁协会的 | 304 | |||||||
| GB | 0 cr17ni12mo2 | 5 ~ + 300 |
-196 ~ + 300 |
-196 ~ + 300 |
||||
| 符合美国钢铁协会的 | 316 | |||||||
| GB | 00 cr19ni10 | -196 ~ + 300 |
-196 ~ + 300 |
|||||
| 符合美国钢铁协会的 | 304升 | |||||||
| GB | 00 cr17ni14mo2 | -196 ~ + 300 |
-196 ~ + 300 |
-196 ~ + 300 |
-196 ~ + 300 |
|||
| 符合美国钢铁协会的 | 316升 | |||||||
| GB | 9 cr18 | 5 ~ + 425 |
5 ~ + 425 |
5 ~ + 425 |
||||
| 符合美国钢铁协会的 | 440 c | |||||||
| GB | 0 cr18ni9耐磨堆焊钨铬钴合金 | 5 ~ + 425 |
5 ~ + 566 |
5 ~ + 550 |
-196 ~ + 550 |
|||
| 符合美国钢铁协会的 | 304年耐磨堆焊钨铬钴合金 | |||||||
| GB | 0 cr17ni12mo2耐磨堆焊钨铬钴合金 | 5 ~ + 425 |
5 ~ + 566 |
5 ~ + 550 |
-196 ~ + 550 |
-196 ~ + 550 |
||
| 符合美国钢铁协会的 | 316年耐磨堆焊钨铬钴合金 | |||||||
| GB | 00 cr19ni10hardfacing钨铬钴合金 | -196 ~ + 450 |
-196 ~ + 450 |
|||||
| 符合美国钢铁协会的 | 304 l耐磨堆焊钨铬钴合金 | |||||||
| GB | 00 cr17ni14mo2耐磨堆焊钨铬钴合金 | -196 ~ + 450 |
-196 ~ + 450 |
-196 ~ + 450 |
-196 ~ + 450 |
|||
| 符合美国钢铁协会的 | 316年耐磨堆焊钨铬钴合金 | |||||||
| GB | 0 cr18ni9软密封 | 5 ~ + 230 |
-80 ~ + 230 |
|||||
| 符合美国钢铁协会的 | 304年软密封 | |||||||
| GB | 0 cr17ni12mo2软密封 | 5 ~ + 230 |
-80 ~ + 230 |
-80 ~ + 230 |
||||
| 符合美国钢铁协会的 | 316年软密封 | |||||||
| GB | 0 cr17ni14mo2软密封 | -80 ~ + 230 |
-80 ~ + 230 |
-80 ~ + 230 |
-80 ~ + 230 |
|||
| 符合美国钢铁协会的 | 316 l软密封 |
模型选择
K系列线性控制阀
1.阀式
节 |
KBC |
内 |
卡茨 |
KXL |
KCM |
| 座位调节阀 | 平衡套筒调节阀 | 角式单座调节阀 | 角平衡套筒调节阀 | 压力导套阀 | 三通组合阀 |
KCT |
KUD |
逗留一番 |
ZZY |
ZZYP-16Ⅱ |
ZZCP / ZZVP |
| 三通分流阀 | 向上排出阀 |  向下排出阀 |
自动压力阀 |
指令操作的自动操作阀 |
自立差压/微压阀 |
2.阀帽型
1 |
温度范围 |
2 |
温度范围 |
3. |
温度范围 |
4 |
温度范围 |
5 |
温度范围 |
| 标准 | -17 ~ 230℃ | 扩展我的类型 | 在+ 230℃ | 扩展我的类型 | -17 ~ -45℃ | 扩展II型 | -45 ~ -100℃ | 第三扩展类型 | -100 ~ -196℃ |
3.压力程度
N/A |
压力范围 |
G |
压力范围 |
CG |
压力范围 |
| 正常压力 | 150磅~ 600磅 PN16 ~ PN100 |
高压 | 900磅~ 1500磅 PN160 ~ PN250 |
超压 | 2500磅或更多 (PN320 ~ PN420) |
4.调整类型
P1-P5 |
l |
K1-K3 |
X |
我 |
J |
| 抛物线修剪(抛物线形状)(1 - 5水平) | 窗口的袖子 | 孔上套筒(1-3水平) | 下面的洞套 (1 - 3级) |
衬管单座控制阀 | 夹克 |
W |
K |
N |
|||
| 波纹管密封 | 孔套筒 | 多级减压阀(圆盘) |
如何订购
1)阀模型
2)阀径CV)
3)阀门压力及连接形式
4)阀体和阀门总成的材料是否硬化
5)阀门特点及阀芯形式
6)上阀盖类型
7)执行机构型式，带或不带手轮机构，供气压力大
8)正/负作用(闭气或开气)
9)附件(带过滤器的减压阀等)
10)特殊要求(无水处理、无铜等)
11)媒体名称
12)正常流量和最大流量
13)介质压力、阀门进出口压力时阀门全开、全关
14)介质温度和比重
15)中等粘度，是否有悬浮物或闪光
