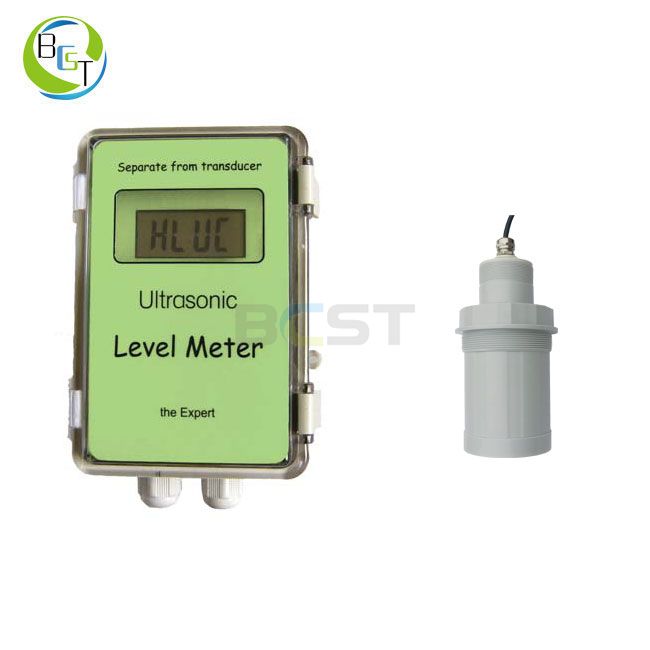

远程超声波液位计
超声波液位计是一种远程两线系列超声波液位计，用于连续的非接触式液体和固体液位测量。它由探头和电子元件组成，均为防漏结构。该系列产品可广泛应用于冶金、化工、电力、石油等行业。
- 介绍
- 参数
- 模型
- 如何订购
- 视频
远程超声波液位计
超声波液位计是一种远程两线系列超声波液位计，用于液体和固体中的连续非接触液位测量。它由探头和电子元件组成，均为防漏结构。该系列产品广泛应用于冶金、化工、电力、石油等行业
功能
紧凑型连续非接触式液位测量;
一体化设计，安装方便;
过压、过流保护，防雷、防雷保护;
LCD大显示窗口，便于调试和观察;
优良的抗干扰能力;
4-20mA输出;
智能信号处理技术，保证仪器满足各种操作场合;
全塑料外壳(IP67)，密封耐碱，能适应恶劣环境。
工作Princinple

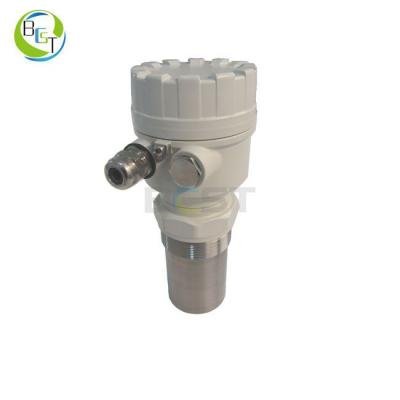

JCTI超声波液位计
范围: JCF4I: 4米
JCF8I: 8米
阻塞的距离: JCT4I: 0.20米(PVC探针)0.30米(PTFE-probe)
JCT8I: 0.30米(PVC-probe) 0.40米(PTFE-probe)
精度:空气中跨度的0.2%(标准信号强度)
决议: 1毫米
显示类型: 4段LCD
信号输出: 4 ~ 20 ma
输出负载: 0~600Ω(见下一页负载与供应曲线)
输出分辨率:实际范围的0.03%
参数设置: 3个感应按钮
温度范围:-40ºC ~ 70ºC
温度补偿:全自动全量程
压力范围:±0.2像素
电力供应: DC24V(允许电源范围:DC21v~DC27v)，35mA
信号的线径; F6 ~ F12mm
单线直径: F0.5 ~ F1.78mm
电缆修复: PG13.5腺
波束角: 8º(3 db)
测量周期: 1.0 ~ 2.0秒
外壳材料：电器装置:铸铝，表面喷涂
探针(变送器):PVC / PTFE
探针的本安防爆仪表:
普通型:PVC，配铝管
防腐类型:聚四氟乙烯，配不锈钢管
外壳评级:IP67
安装模式:螺纹，法兰
对接法兰尺寸(密封容器):
最小值内直径:65毫米,马克斯长度:500毫米。
模型选择
| 模型 | |
| T | 2 .线材系列，紧凑版 |
| N | 3线制系列，紧凑版 |
| R | Rs485系列，紧凑版 |
| U | 4线制系列，紧凑型版 |
| “透明国际” | ExiallCT6 2线系列，本安防爆，Exia IICT6 |
| F | 标准系列，遥控式 |
| 米 | 多功能，远程版 |
| 范围 | |
| 04 | 0-4M |
| 06 | 0-6M |
| 08 | 0-8M |
| 10 | 0-10M |
| 12 | 0-12M |
| 15 | 0-15M |
| 20. | 0-20M |
| 30. | 0-30M |
| 40 | 0-40M |
| 住房材料 | |
| P | 塑料 |
| G | 铝、绿色 |
| B | 铝、蓝色 |
| K | 铝，蓝色和灰色 |
| V | 铝、白 |
| 湿部材料 | |
| 年代 | abs聚氯乙烯 |
| F | 聚四氟乙烯 |
| 问 | 其他 |
| 过程连接 | |
| 1 | G 1/2“线程 |
| 2 | G2线程 |
| 3. | DN50法兰 |
| 4 | 及法兰 |
| 5 | DN100法兰 |
| 6 | DN150法兰 |
| 7 | DN200法兰 |
| 8 | |
| 输出 | |
| C0 | 4-20ma |
| C1 | Rs485-Hilevel |
| C2 | Rs485-Modbus |
| C3 | Rs 485 -现场总线 |
| 开关输出 | |
| 2 | 2 .继电器，SPDT |
| 4 | 4个继电器，SPDT |
| 6 | 6真的，SPDT |
| 电力供应 | |
| D | DC24 V |
| 一个 | 交流220 V |
如何订购远程超声波液位计
- 媒介
- 范围
- 过程连接
- 输出
- 电力供应
- 其他特殊要求
