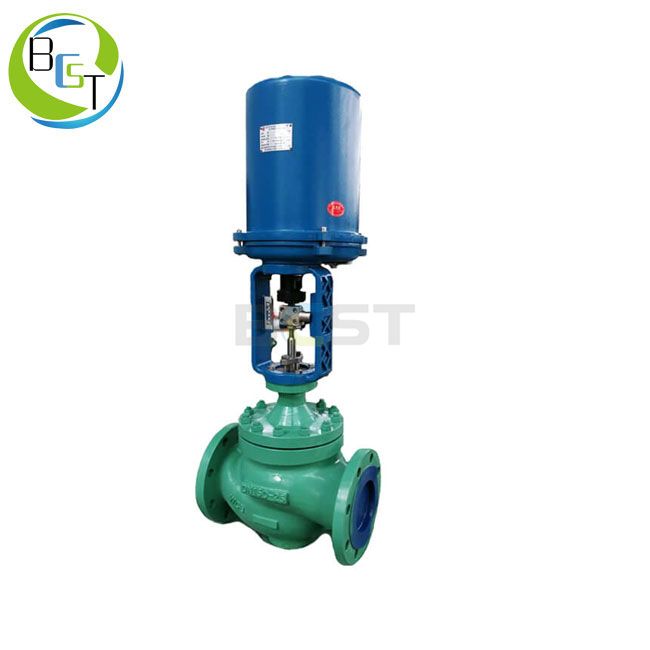

ZWZN电动双座截止阀
ZWZN电动双座截止阀是法兰式双座滑杆控制阀。两个阀座环和带阀杆的阀塞是一个模块，可以通过阀体的阀盖开口到达。
- 介绍
- 参数
- 维
- 如何订购
ZWZN电动双座截止阀
ZWZN电动双座截止阀是法兰式双座滑杆控制阀。两个阀座环和带阀杆的阀塞是一个模块，可以通过阀体的阀盖开口访问。标准设计结合了强引导和半平衡设计的优点。这种力的平衡扩大了该系列阀门的压力和通径限制，大大超过了单一阀座结构。该设计提供了重型顶部和底部引导，允许更高的流量和压力降。由于半平衡装饰设计，驱动器通常是更合理的尺寸以及。
根据应用情况，阀门可以提供轮廓型和v形端口旋塞阀内件，标准是轮廓型旋塞。
该系列可配置一系列可选的减小Cv阀内件，标准阀座密封性II级，可选的软阀内件可满足ANSI/FCI 70-2 III级。
阀门标识牌上的型号代码显示了阀门的详细结构。
标签:气动双座截止阀
技术规格用于ZWZN电动双座截止阀
面对面长度:ANSI/ISA-75.08.01, 03, 05 &
ANSI / ISA-75.08.06(长),DIN标准
阀体等级:150至1500级
PN 10到PN 100
Max。压差:acc。压力类
温度范围:-29°C ~ +450°C(根据具体情况而定)
阀体材料和阀帽
类型)
流向:由上箭头指示
阀体(通常流向开启)
执行机构安装:带轭式螺母的螺纹阀盖
或螺栓的轭
阀杆连接:用螺栓/螺母夹紧
尺寸:见第10节
权重:见第10节
注意，最大值。关闭压力是基于
环境下机械最大压差
温度。你必须时刻观察流体
当决定适用的压力值时的温度。
在选择阀门时，还必须使用Nelprof检查噪音水平、空化强度、流速、执行机构负载系数等。
标签:气动双座截止阀
| 部件名称 | 材料 | |||
| 身体 | WCB | CF8 (304) | CF8M (316) | CF3M(316升) |
| 座位 | 304 | 304 | 316 | 316升 |
| 插头 | 304 | 304 | 316 | 316升 |
| 垫片 | PTFE、金属石墨螺旋垫片 | |||
| 阀盖 | WCB | CF8 (304) | CF8M (316) | CF3M(316升) |
| 包装 | 聚四氟乙烯,柔性石墨 | |||
| 填料压盖 | 304 | 304 | 316 | 316升 |
标签:气动双座截止阀
- 管的大小
- 流量(最小，正常，最大)
- 媒介
- 工作温度
- 工作压力?
- 电力供应
- 基体材料
- 其他的需求
